vysokotlaké chlazení šetří nástroje a zvyšuje produktivitu

Stále více firem si uvědomuje výhody vysokotlakého chlazení středem nástroje. Přesně fokusovaná chladicí kapalina Vám při obrábění zajistí kontrolu nad teplotou v místě řezu a také kontrolu nad odvodem třísek z místa řezu. Vysoký tlak láme třísku mnohem lépe a také odvádí špony z místa řezu, tím nedochází k jejich znovuobrábění a poškození nástroje, obrobku a potažmo i stroje.

Výhody vysokotlakého chlazení jsou nejvíce patrné při vrtání hlubokých děr. Některé aplikace jsou dnes bez středového chlazení nepředstavitelné. Vysoký tlak umožní mnohem vyšší řezné rychlosti a výrazně prodlouží životnost nástrojů. Například u monolitních karbidových vrtáků se může životnost prodloužit až 10krát.

Pokud Vašim cílem není šetřit nástroje, můžete za pomoci vysokého tlaku obrábět mnohem rychleji bez vlivu na trvanlivost nástrojů. Firma ChipBLASTER, světová jednička ve vývoji a výrobě vysokotlakého a velkoobjemového chlazení pro obráběcí stroje, prováděla test při obrábění dílu hydraulického rozdělovače přímo pro své vysokotlaké chladicí jednotky. Dávka dvaceti kusů tohoto dílu byla při použití nízkého tlaku (4 bary) obrobena za více než 9 hodin. Při tlaku 70 barů a maximálních řezných rychlostech nástrojů může být obrobena už za 4 hodiny.

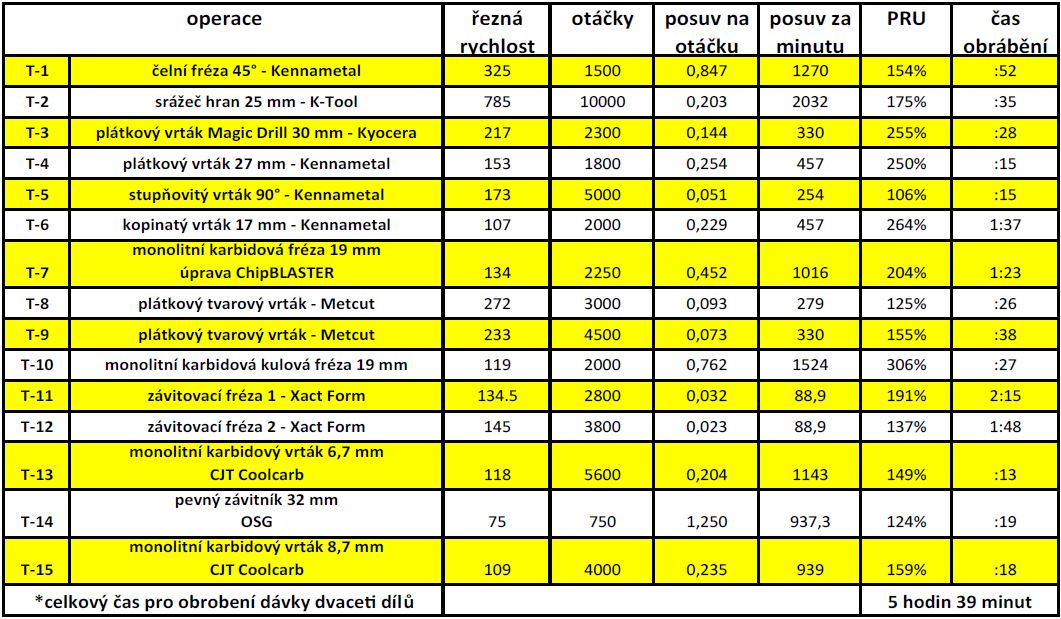

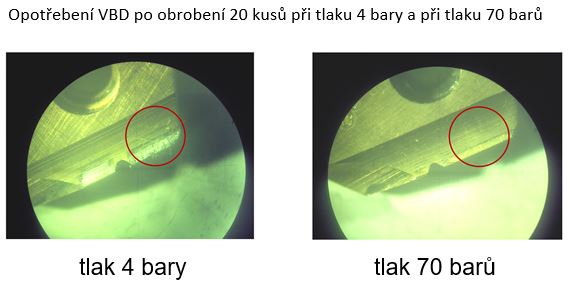

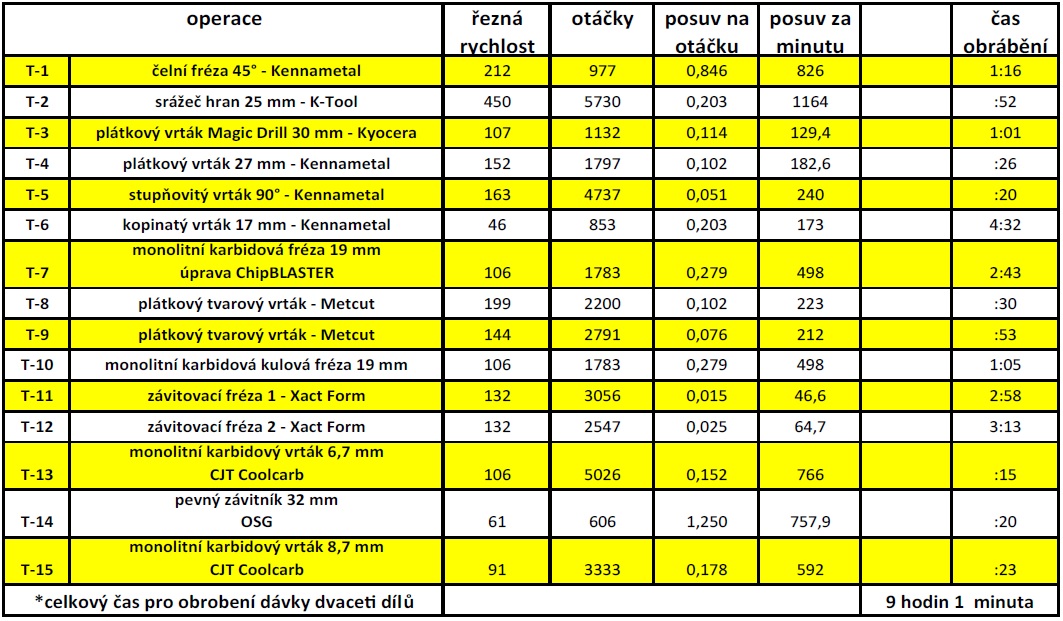

Nejefektivnější je ovšem najít kompromis mezi zvýšením řezných rychlostí a nárůstem životnosti nástrojů. Z tabulek vyplývá, že při takovémto procesu se úběr materiál zvýšil o více než 80 %. Celkový nárůst produktivity pak činil více než 60 %, celkový čas obrábění se u dávky dvaceti dílů snížil z devíti hodin na 5 hodin a 39 minut, při zvýšení životnosti nástrojů (viz obrázky).

Parametry obrábění:

Obrobek: Blok hydraulického rozdělovače

Materiál: 1018 Ocel

Stroj: Vertikální obráběcí centrum (upínací kužel 40)

Vysokotlaká jednotka: ChipBLASTER JV10

Chladicí kapalina: Master Chemical C350 (koncentrace 10 %)

Tlaky: 4 bary a 70 barů

Milan Hnídek, technology-support s.r.o.

Článek vyšel v Technickém týdeníku č. 10, 2009.
